VANTAGGI

Esempio di rilievo (impianti più architettonico) di un impianto industriale suddiviso in n°3 edifici di cui uno costituito da n°4 piani in elevazione.

metodo tradizionale (metro laser e fettuccia metrica)
  2 settimane di rilievo con n°2 tecnici operatori


Tecnologia Laser Scanner

Leggi tutto

2‐3 giorni di rilievo con un solo operatore

In fase di rilievo la tecnologia laser scanner è molto più conveniente dal punto di vista economico, oltre che molto più precisa.


Cosa fare di tutta la mole dei dati acquisiti con il Laser Scanner?

Leggi tutto

Se avessimo effettuato il rilievo con metodi tradizionali (metri, fettucce, metri laser, macchina fotografica, stazione totale ecc.), saremmo di fronte ad un bivio:
1) Restituire elaborati grafici in 2D rappresentativi dell’oggetto del rilievo (piante prospetti e sezioni);
2) Restituire un modello 3D dell’oggetto del rilievo in modo poi da generare in automatico viste di piante, prospetti e sezioni dello stesso.

Nel caso 1) arriveremo al risultato finale in modo estremamente più veloce, ma nel caso in cui volessimo cambiare il punto di vista o il taglio di una sezione, dovremmo iniziare una nuova restituzione con aggravio di tempi e possibilità di errori.
Nel caso 2) arriveremo al risultato finale impiegando sicuramente più tempo, ma potendo poi generare un numero illimitato di viste (piante, prospetti e sezioni).

Con le nuvole di punti provenienti da laser scanner possiamo ricavare direttamente tutte le rappresentazioni 2D (piante, prospetti e sezioni) che desideriamo, direttamente dalla nuvola rilevata, oppure decidere di restituire un modello solido 3D.

Vantaggi caso 1):
‐tempi di restituzioni ridotti praticamente a 0
‐possibilità di ricavare un numero illimitato di viste

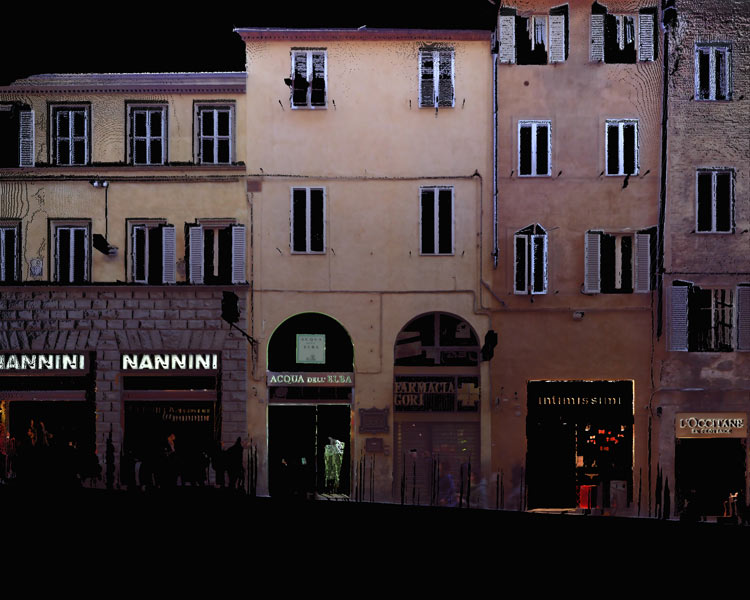

Infatti dalla nuvola possiamo estrarre sezioni orizzontali (piante) sezioni verticali , e/o prospetti , perfettamente corrispondenti alla realtà, in modo completamente automatico e privo di errori..

Vantaggi caso 2):
- possibilità di realizzare il modello solido 3D sovrapposto alla nuvola di punti, verificando in tempo reale la corrispondenza tra il modello creato e lo stato di fatto (autocad, revit, ecc. )
